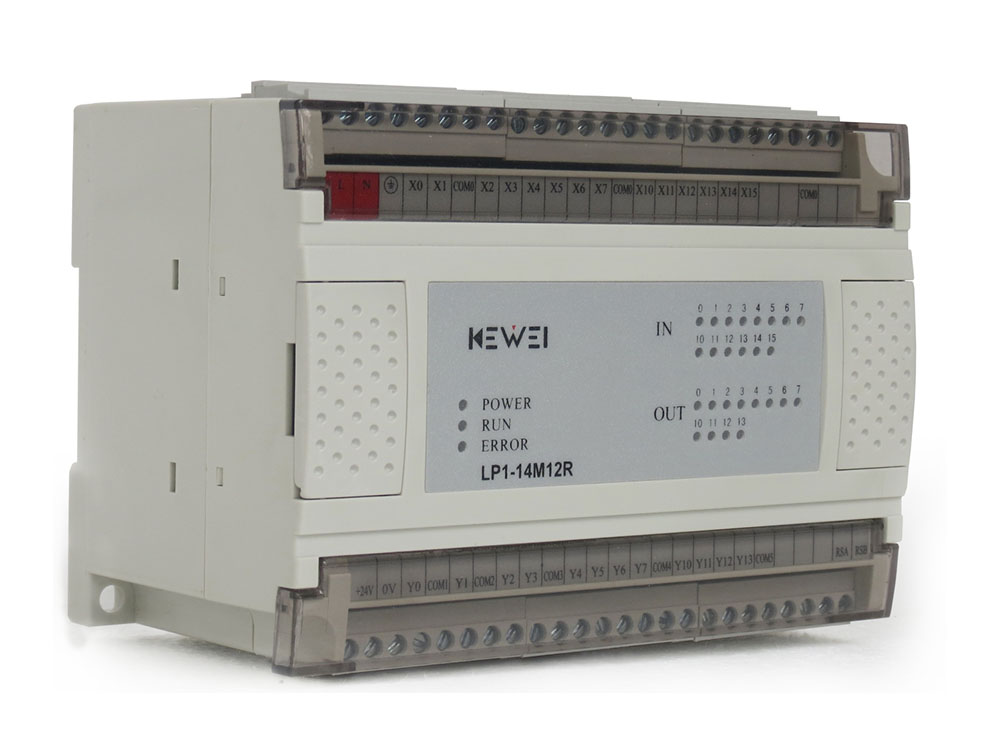

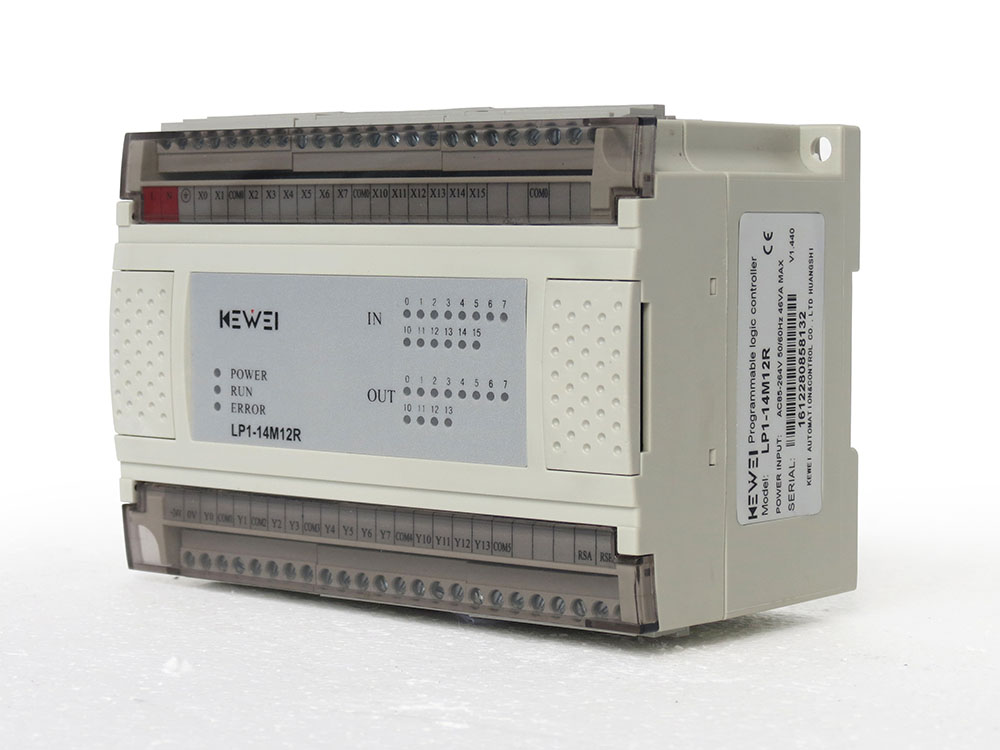

LP1- 14M12R

描述：LP1- 14M12R

全國咨詢服務熱線:027-65523899

在線咨詢

KEWEI科威LP1系列PLC產品簡介

●通訊口：標配1個RS232，1個RS485
●高速計數：【1相】50KHz/2路【2相】15KHz/2路
●高速脈沖：晶體管T機型自帶2路30KHz高速脈沖輸出
●程序容量：程序容量8K步
●時鐘功能：內置實時時鐘功能
●擴展功能：可擴展LP1/LP2系列所有模塊（模塊總數最多6個）
●高速處理：I/O刷新指令，可設置輸入濾波參數，輸入中斷及脈沖捕捉功能
●數據寄存器：一般用8000點
●浮點運算：帶浮點運算功能
KEWEI科威LP1系列PLC命名規則


KEWEI科威LP1系列PLC選型

序號	型號	輸入	繼電器輸出	晶體管輸出
1	LP1-08M08R	8	8
2	LP1-08M08T	8		8
3	LP1-14M12R	14	12
4	LP1-14M12T	14		12
5	LP1-18M14R	18	14
6	LP1-18M14T	18		14
7	LP1-24M16R	24	16
8	LP1-24M16T	24		16

KEWEI科威LP1系列PLC硬件端子


KEWEI科威LP1系列PLC基本參數表

主機型號	合計點數	輸入輸出特性
主機型號	合計點數	普通輸入	高速輸入	輸入電壓	普通輸出	高速輸出	輸出方式
LP1-08M08T	16	8	2路25KHz或2路AB相15KHz	DC24V	8	2路20KHz	晶體管
LP1-08M08R	16	8	2路25KHz或2路AB相15KHz	DC24V	8	/	繼電器
LP1-14M12T	26	14	2路25KHz或2路AB相15KHz	DC24V	12	2路20KHz	晶體管
LP1-14M12R	26	14	2路25KHz或2路AB相15KHz	DC24V	12	/	繼電器
LP1-18M14T	32	18	2路25KHz或2路AB相15KHz	DC24V	14	2路20KHz	晶體管
LP1-18M14R	32	18	2路25KHz或2路AB相15KHz	DC24V	14	/	繼電器
LP1-24M16T	40	24	2路25KHz或2路AB相15KHz	DC24V	16	2路20KHz	晶體管
LP1-24M16R	40	24	2路25KHz或2路AB相15KHz	DC24V	16	/	繼電器

KEWEI科威LP1系列PLC模塊擴展能力

主機	開關量模塊	模擬量模塊	擴展總數
LP1系列主機	m	n	(m+n)<=6

開關量系統可擴展最大點數：48（主機）+6*32（擴展）=240點。

模擬量系統可擴展最多通道數：6*4=24通道 (電流/電壓/熱電偶/熱電阻)。

KEWEI科威LP1系列PLC通信支持種類

主機	編程口協議	自由協議	計算機鏈接主從協議	Modbus RTU
LP1	支持	支持	支持	選配
LP2	支持	支持	支持	支持

KEWEI科威LP1系列PLC輔助功能

功能名稱	相關軟元件	功能描述	應用提示	LP1	LP2
程序加密	D8254	程序一經加密，不能讀出，只能寫入。	防止程序泄露。	√	√
實時時鐘	D8013～D8019, M8015～M8017	PLC 在供電或斷電情況下能夠正確計時，可實現時間信息的讀取和調整。	應用于時間關聯的控制上。如某路口在早上7:30到7:50一直綠燈，滿足人流單向的要求。	√	√
固定周期脈沖	M8012，M8013	不管是否使用，M8012、M8013 都會按照100ms、1s 的固定周期進行翻轉。獨立于梯形圖之外，不受掃描周期影響。	在程序控制時，使用定時器，因受掃描周期影響，會增大累積誤差。用于嚴格控制時序的場合，或用于消除累積時差的場合。	√	×
窄脈沖捕捉	M8208,D8020,D8021	當輸入信號寬度小于10ms時，PLC需要應用此功能。		√	×
軟件版本號	D8255 D8253	D8255記錄內核版本號 D8253記錄驅動版本號	內核和驅動程序升級時，以前的版本有些功能不支持，需查看版本號，必要時更新。	√	√

注：√ 表示支持該功能，或有此指令。 × 表示不支持此功能，或無此指令。

KEWEI科威LP1系列PLC產品尺寸
